LED全彩大屏解决方案
1.1 系统需求分析
我们在充分地对XX大学行政楼会议大厅大屏幕的实际应用需求进行分析、对现场环境进行认真考察后，决定采用目前最先进的显示技术，将国际最卓越的LED高清晰度数字显示技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的LED大屏幕显示系统，
通过这套LED大屏幕显示系统可以实现对的整个调度系统所需要显示的各种情况的动态监管，可随时对各种监控信号、网络信号及各种计算机图形信息进行多画面显示和分析，能够直观、完整、准确、清晰、灵活的显示任意有关来自各方面信息，便于及时做出判断和处理，实现实时监控和集中指挥、调度的目的。
根据业主需求及施工平面图，结合我公司多年LED设计经验，并对最新高密度高清晰LED显示屏产品进行应用推广，故在本项目拟采用利高密度、小间距产品，整屏浑然一体，不存在拼缝黑线现象，显示画面细腻平滑，显示信息丰富精准。
1.2 整体设计原则
对于户内小间距LED显示屏供应商的选择，不仅仅只是对书面方案的审慎阅读，还应切实把握厂商提供产品与服务的质量和可靠性。同时，更需要了解决定产品品质和服务质量的关键性因素。为此，我们期望能够将公司在行业内最主要的竞争优势展现出来：
我们承诺：我们将以高品质的LED产品和服务，为您的项目提供最佳解决方案。
本方案全彩LED显示系统设计的基本指导思想和原则是：统筹规划，以需求为导向，以应用促建设，同时考虑高起点、高度集成、实用性与先进性相结合，具有安全性、易用性，前瞻性。
以需求为第一出发点: 系统的设计核心就是提供全方位、方便、快捷多媒体信息发布的服务。
高起点: 即先进性，系统采用的硬件设备应是目前世界上较为先进的设备，能够满足业务和应用的发展需要。软件设计上应着眼于超前打算，综合利用，有较长的使用周期。
高度集成：将计算机处理、全彩色LED显示屏通信、视像显示以及所有信息处理集成在统一的平台上同步、集中控制，各功能子系统可实现同步联动。并可通过强大的通用接口，将原有显示屏系统挂接进来，实现同步控制，提供了一个高度集成、同步控制的户外显示应用系统。
系统化的设计：突破传统设计惯式，运用LED显示技术的科技内涵，结合行业特色，对系统进行完善的细部设计，使之与各项户外多媒体信息发布服务紧密配合，营造户外显示系统和谐统一的整体形象。
安全性：充分考虑系统对信息安全的需求，保证各类信息安全可靠运行。设计时各部分关键线路、设备、数据均采用相应的技术措施。
前瞻性：即系统具有可扩展性并适度超前。采用的硬件设备和软件系统应具有足够的扩展接口、支持相应的协议和升级能力。同时，由于当前显示技术和计算机技术发展十分迅速，而随着应用的不断增长，对计算机系统资源（包括速度、容量、网络）的要求会越来越大。因此，本系统在保证技术先进性的基础上，适度超前。
第二章 产品介绍
2.1模组介绍
|

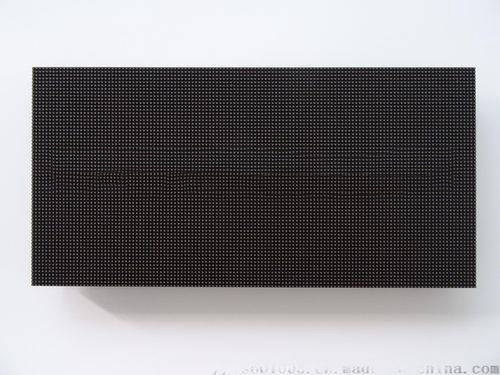

（模组效果图） |
|||
|
尺寸（W×H） |
160mm×160mm |
||
|
点间距（mm） |
2.5mm |
像素点（点数/ m2） |
160000点 |
|
分辨率（W×H） |
64点×64点 |
重 量（kg/个） |
0.5kg/个 |
2.2管芯参数
|
序号 |
分析项目 |
专业分析内容 |
|||
|
1 |
配色分析 |
SMD2121为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/ 3 : 6 : 1 |
|||
|
2 |
项 目 |
中心波长 |
亮 度 |
晶片厂家 |
测试条件 |
|
R |
纯红LED |
620 nm - 625 nm |
800-960 mcd |
台湾 |
25 ℃, 20 mA |
|
G |
纯绿LED |
520 nm - 525 nm |
1500-1800 mcd |
台湾 |
25 ℃, 20 mA |
|
B |
纯蓝LED |
470 nm - 475 nm |
400-480 mcd |
台湾 |
25 ℃, 20 mA |
3 屏体参数
|
|
|||||||||
|
屏体显示面积 |
全彩色：6.72m(长)×3.04m(高）
|
屏体重量 |
/吨 |
||||||
|
屏体解析度（分辨率） |
全彩色：2688点（长）×1216点（高）
|
||||||||
|
箱体尺寸 |
前维护磁铁吸 |
||||||||
|
屏体平均功率 |
900w/H |
||||||||
|
屏体最大功率 |
1800w/H |
||||||||
|
平均无故障时间 |
≥10000小时 |
||||||||
|
使用寿命 |
≥10万小时 |
||||||||
|
模组均匀性 |
＜3% |
||||||||
|
盲点率 |
＜小于万分之一 |
||||||||
|
推荐最佳可视距离 |
≥2米——10米 |
||||||||
|
灰度等级 |
单色1024级 |
||||||||
|
显示颜色数 |
10.7亿 |
||||||||
|
防护等级 |
IP31 |
||||||||
|
亮度控制 |
255级 1300cd/m2 |
||||||||
|
显示刷新频率 |
＞1600HZ（保证画面在摄象机录像时候无抖动） |
||||||||
|
帧率 |
60HZ |
||||||||
|
驱动方式 |
恒流驱动 |
||||||||
|
扫描方式 |
1/32 |
||||||||
|
供电方式 |
AC220V/50HZ或AC110V/60HZ任选其一 |
||||||||
|
控制方式 |
与计算机监视器同步 |
||||||||
|
对地漏电流 |
＜2mA |
||||||||
|
数据传输 |
CAT5超五类网线传输 |
||||||||
|
系统工作环境湿度 |
10%—90%RH |
||||||||
|
系统工作环境温度 |
-40℃～+50℃ |
||||||||
|
系统操作平台 |
WINDOWS（98、2000、XP、Vista） |
||||||||
|
控制距离 |
国标网线传输距离为100米； 多模光纤传输距离可达300米， 单模光纤传输距离可达10公里。 |
||||||||
